GRIT GXR модуль для шлифовки закруглений

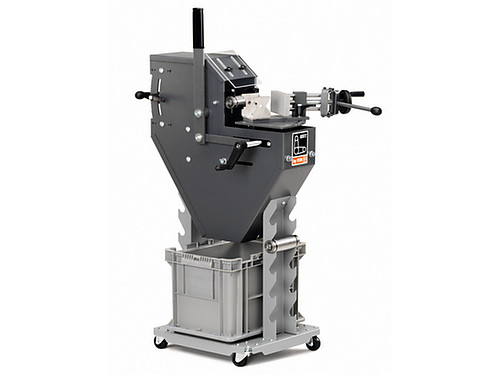

GRIT GXR - Модуль для шлифовки закруглений в трубах и профилях
Модуль для шлифовки закруглений при подгоночном шлифовании труб, профилей и листовых заготовок.
Технические характеристики модуля для шлифовки закруглений
| Трубы до Ø | 16 - 75 мм |
| Размеры профилей/плосколистового материала макс. | 75 x 75 мм |
| Размеры ленты | 75 x 2250 мм |
| Вес | 54 кг |
Особенности
- Для точной вышлифовки профилей и труб диаметром 16-75мм
- Контактные ролики поставляются по заказу для всех ходовых размеров
- Ограничитель длины для серийного производства по заказу
- встроенный ограничитель глубины
- Возможность комбинирования с ленточно-шлифовальным станком GX 75 (2H) и GI 75 (2H)
- Установка величины угла возможна по желанию до 90°
В комплект поставки входит
- 1 контактный ролик для Ø 42,4 мм
- 1 контактный ролик Ø 48,3 мм
- 1 шлифовальная лента 75 x 2250 мм (K 36 R).
Цена
Станок для проточки закруглений состоит из 2-х частей: базовый ленточно-шлифовальный станок + модуль GXR.
| Артикул | Наименование | Цена, руб. | |
|---|---|---|---|
| 99001001001 | Модуль GRIT GXR | 182874.00 |  |
| 79013200403 | Шлифовальный станок GRIT GX 75 2H | 193336.00 | |
Шлифовальные ленты тип R
Поставляются в упаковках по 10 шт.
| Размер, мм | Зернистость | Артикул | Цена за уп., руб. | |
|---|---|---|---|---|
| 75х2250 | 36 | 69903020000 | 18360.00 | |
Контактный ролик
Высокая стойкость, низкое сопротивление качению благодаря высококачественным шарикоподшипникам, простота замены.
| Артикул | Диаметр, мм | Цена, руб. | |
|---|---|---|---|
| 69902020000 | 16,0 | 15062.00 | |
| 69902021000 | 17,0 | 15062.00 | |
| 69902022000 | 17,2 | 15062.00 | |
| 69902023000 | 18,0 | 14582.00 | |
| 69902024000 | 19,0 | 15062.00 | |
| 69902025000 | 20,0 | 15062.00 | |
| 69902026000 | 21,0 | 14582.00 | |
| 69902027000 | 21,3 | 15062.00 | |
| 69902028000 | 22,0 | 14319.00 | |
| 69902029000 | 22,2 | 15062.00 | |
| 69902030000 | 22,5 | 14319.00 | |
| 69902031000 | 23,0 | 14582.00 | |
| 69902032000 | 23,1 | 14582.00 | |
| 69902033000 | 24,0 | 15062.00 | |
| 69902034000 | 24,5 | 15062.00 | |
| 69902035000 | 25,0 | 15062.00 | |
| 69902036000 | 25,4 | 15062.00 | |
| 69902037000 | 25,9 | 15062.00 | |
| 69902038000 | 26,0 | 15062.00 | |
| 69902039000 | 26,4 | 14319.00 | |
| 69902040000 | 26,9 | 15062.00 | |
| 69902041000 | 27,0 | 15062.00 | |
| 69902042000 | 28,0 | 15062.00 | |
| 69902043000 | 28,6 | 15062.00 | |
| 69902044000 | 28,8 | 14319.00 | |
| 69902045000 | 29,0 | 15062.00 | |
| 69902046000 | 30,0 | 15062.00 | |
| 69902047000 | 31,7 | 15062.00 | |
| 69902048000 | 32,0 | 15062.00 | |
| 69902049000 | 33,0 | 15062.00 | |
| 69902050000 | 33,7 | 15062.00 | |
| 69902051000 | 34,0 | 15062.00 | |
| 69902052000 | 35,0 | 15062.00 | |
| 69902053000 | 36,0 | 14997.00 | |
| 69902054000 | 37,5 | 15062.00 | |
| 69902055000 | 38,0 | 15062.00 | |
| 69902056000 | 38,1 | 15062.00 | |
| 69902057000 | 38,3 | 15062.00 | |
| 69902058000 | 40,0 | 15062.00 | |
| 69902059000 | 41,0 | 14582.00 | |
| 69902060000 | 41,2 | 15062.00 | |
| 69902061000 | 42,0 | 15062.00 | |
| 69902062000 | 42,4 | 15062.00 | |
| 69902063000 | 42,6 | 14582.00 | |
| 69902064000 | 43,0 | 15062.00 | |
| 69902065000 | 43,3 | 15062.00 | |
| 69902066000 | 44,0 | 15062.00 | |
| 69902067000 | 44,5 | 15062.00 | |
| 69902068000 | 45,0 | 14582.00 | |
| 69902069000 | 46,0 | 15062.00 | |
| 69902070000 | 48,0 | 15062.00 | |
| 69902071000 | 48,3 | 15062.00 | |
| 69902072000 | 49,0 | 14582.00 | |
| 69902073000 | 50,0 | 15062.00 | |
| 69902074000 | 50,8 | 18543.00 | |
| 69902075000 | 51,0 | 17952.00 | |
| 69902076000 | 53,0 | 18543.00 | |
| 69902077000 | 53,7 | 18543.00 | |
| 69902078000 | 54,0 | 18224.00 | |
| 69902079000 | 55,0 | 18543.00 | |
| 69902080000 | 57,0 | 17641.00 | |
| 69902081000 | 58,0 | 18543.00 | |
| 69902082000 | 59,0 | 18543.00 | |
| 69902083000 | 60,0 | 18543.00 | |
| 69902084000 | 60,3 | 18543.00 | |
| 69902085000 | 63,0 | 17952.00 | |
| 69902086000 | 63,5 | 18543.00 | |
| 69902087000 | 65,0 | 17952.00 | |
| 69902088000 | 67,0 | 17952.00 | |
| 69902089000 | 69,0 | 18543.00 | |
| 69902090000 | 70,0 | 18543.00 | |
| 69902091000 | 73,0 | 18543.00 | |
| 69902092000 | 75,0 | 18543.00 | |
| 69902093000 | 76,0 | 20128.00 | |
| 69902094000 | 76,1 | 21162.00 | |
| 69902095000 | 76,2 | 21162.00 | |
| 69902096000 | 80,0 | 21083.00 | |
| 69902097000 | 82,5 | 20492.00 | |
| 69902098000 | 88,9 | 21162.00 | |
| 69902099000 | 90,0 | 21162.00 | |
Водяной бачок
Из пластмассы, для гашения искр, с боковыми ручками, вместимость ок. 20 л.
| Артикул | Цена, руб. | |
|---|---|---|
| 39000000485 | по запросу | |
Защита для глаз
Акриловое стекло для защиты от искр, 3 шт. в упаковке.
| Артикул | Цена, руб | |
|---|---|---|
| 39000000004 | 7213.00 | |
