KBM 80 U магнитный сверлильно-фрезерный станок до 80 мм с поворотным основанием
Магнитный сверлильно-фрезерный станок KBM 80 U до 80 мм с поворотным основанием
Универсальный магнитный сверлильный станок для мастерских KBM 80 U — это оптимальный выбор для тех, кто хочет использовать все возможности станка: корончатое сверление, нарезание резьбы, зенкование и развертывание. Все, что необходимо для профессиональной работы, объединено в KBM 80U: мощный двигатель на 2000 Вт с надежным трехскоростным редуктором, реверс вращения, зажим КМ 3, а также электронное снижение количества оборотов и функция памяти для сохранения частоты вращения при серийных сверлильных работах.
Технические характеристики
| Макс. Ø корончатого сверла | 80 мм |
| Макс. Ø корончатого сверла HSS | 65 мм |
| Макс. глубина сверления корончатого сверла | 50 мм |
| Макс. Ø спирального сверла | 32 мм |
| Нарезание резьбы до | M 27 |
| Макс. Ø зенковки | 50 мм |
| Макс. Ø развертки | 31 мм |
| Номинальная потребляемая мощность | 2000 Вт |
| Эффективная мощность | 900 Вт |
| 1-я передача | 110-180 об/мин |
| 2-я передача | 160-260 об/мин |
| Третья передача | 350-580 об/мин |
| Зажим для корончатого сверла | QuickIN/QuickIN MAX |
| Зажим инструмента | MK 3 |
| Ход | 145 мм |
| Полный диапазон хода | 285 мм |
| Диапазон юстировки сверлильной стойки | ± 4,25 мм |
| Диапазон поворота сверлильной стойки | ± 11° |
| Усилие удерживания магнитом | 18000 Н |
| Размеры магнитной стойки | 270 x 90 мм |
| Кабель с штекером | 4 м |
| Вес согласно EPTA | 25,4 кг |
Особенности
- Оптимальная скорость резания при корончатом и обычном сверлении, нарезании резьбы, зенковании и развертывании, полученная за счет механического трехскоростного редуктора и бесступенчатого электронного снижения частоты вращения.
- Оперативная смена инструмента и точность концентричного вращения благодаря комбинации захватов QuickIN и MK 3.
- Высокомоментный мощный двигатель FEIN для эффективного корончатого сверления диаметром до 80 мм и нарезания резьбы до M 27.
- Система быстрой замены инструмента QuickIN MAX.
- Чрезвычайно большой диапазон хода.
- Реверс вращения.
- Тахоэлектроника для регулирования скорости вращения.
- Мощный электромагнит.
- Электронное увеличение удерживающей силы магнита.
- Визуальный индикатор удерживающей силы магнита.
- Точная юстировка сверлильного шпинделя.
- Автоматическая подача охлаждающей жидкости.
- Проскальзывающая муфта — ограничитель вращающего момента.
- Панель управления Viseo Touch Pad.
- Устройство запоминания частоты вращения Memory Function.
- Электронная защита от перегрузки.
Применение
- Сверление корончатыми сверлами
- Сверление спиральными сверлами
- Нарезание внутренней резьбы
- Зенкование
- Развертывание

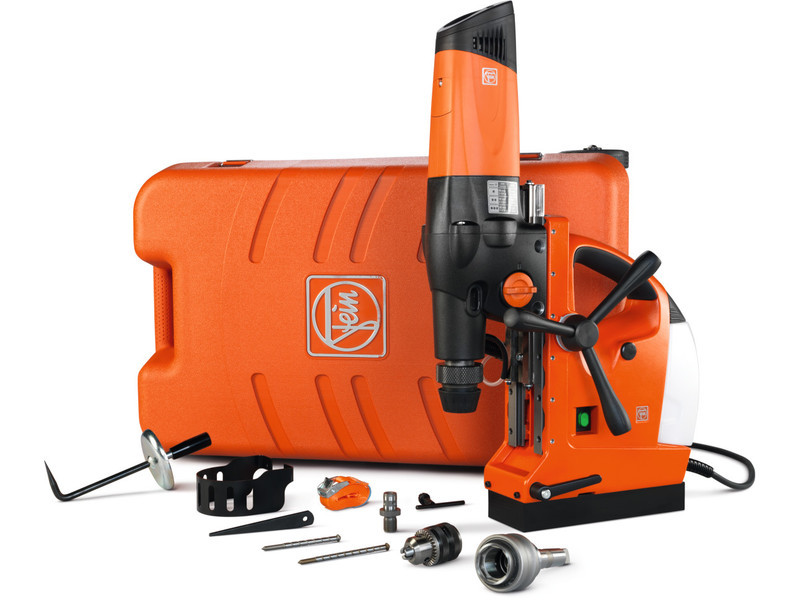

В комплект поставки входит
- 1 чемоданчик
- 1 сверлильный патрон с зубчатым венцом до Ø 13 мм
- 1 устройство защиты от прикосновения
- 1 емкость с охлаждающей жидкостью
- 1 ремень для крепления
- 1 крючок для стружки
- 1 быстро устанавливаемый (QuickIN) переходник для M18 x 6 P 1,5
- 2 центровочных штифта
- 1 клин для выбивки инструмента
Цена магнитного сверлильного станка
| Артикул | Наименование | Цена, руб. | |
|---|---|---|---|
| 72703400230 | Fein KBM 80 U | 445888.00 |  |
Корончатое сверло HM Ultra 50 с хвостовиком QuickIN MAX
Максимальная стойкость и превосходная производительность резания. Метрические размеры, глубина резания 50 мм.
| Артикул | Диаметр, мм | Цена, руб. | |
|---|---|---|---|
| 63127330010 | 50 | 14554.00 | |
| 63127331010 | 51 | 16076.00 | |
| 63127332010 | 52 | 16076.00 | |
| 63127333010 | 53 | 16076.00 | |
| 63127334010 | 54 | 16076.00 | |
| 63127335010 | 55 | 16076.00 | |
| 63127336010 | 56 | 16774.00 | |
| 63127337010 | 57 | 16774.00 | |
| 63127338010 | 58 | 16774.00 | |
| 63127339010 | 59 | 16774.00 | |
| 63127340010 | 60 | 16774.00 | |
| 63127341010 | 61 | 18977.00 | |
| 63127342010 | 62 | 18977.00 | |
| 63127343010 | 63 | 18977.00 | |
| 63127344010 | 64 | 18977.00 | |
| 63127345010 | 65 | 18977.00 | |
| 63127346010 | 66 | 21767.00 | |
| 63127347010 | 67 | 21767.00 | |
| 63127348010 | 68 | 21767.00 | |
| 63127349010 | 69 | 21767.00 | |
| 63127350010 | 70 | 24035.00 | |
| 63127351010 | 71 | 24273.00 | |
| 63127352010 | 72 | 24495.00 | |
| 63127353010 | 73 | 24732.00 | |
| 63127354010 | 74 | 24954.00 | |
| 63127355010 | 75 | 25176.00 | |
| 63127456010 | 76 | 26318.00 | |
| 63127457010 | 77 | 26540.00 | |
| 63127458010 | 78 | 26873.00 | |
| 63127459010 | 79 | 27222.00 | |
| 63127460010 | 80 | 27222.00 | |
Центрующие штифты
Для корончатых сверл с резьбой FEIN M 18 в сочетании с переходником.
| Артикул | Длина, мм | Цена, руб | |
|---|---|---|---|
| 30217333003 | 125 | 2106.00 | |
Переходник с хвостовика QuickIN MAX на QuickIN
Для работы на станке корончатыми сверлами Fein с хвостовиком QuickIN диаметром 12 - 65 мм.
| Артикул | Цена, руб | |
|---|---|---|
| 63901045010 | 6868.00 | |
Сверлильный патрон с зубчатым венцом и хвостовиком QuickIN
| Артикул | Зажим, мм | Цена, руб | |
|---|---|---|---|
| 63901023020 | 1,5 - 13 | 10727.00 | |
| 63901023011 | 1 - 16 | 12727.00 | |
Выход QuickIN
Хвостовик КМ3. Для дооснащения KBM 80 U/KBM 80 auto. Со встроенным подводом смазочно-охлаждающей жидкости. Для всех корончатых сверл QuickIN диаметром 12—65 мм.
| Артикул | Цена, руб | |
|---|---|---|
| 63901039020 | 26043.00 | |
Выход QuickIN MAX
Хвостовик КМ3. Для дооснащения KBM 80 U/KBM 80 auto. С встроенным подводом смазочно-охлаждающей жидкости. Для всех корончатых сверл FEIN QuickIN MAX диаметром 50—80 мм.
| Артикул | Цена, руб | |
|---|---|---|
| 63901039020 | 26043.00 | |
Стандартный выход Weldon 32
Хвостовик КМ3. Специально для корончатых сверл со смещенными на 90° зажимными поверхностями. Макс. глубина резания 50 мм.
| Артикул | Цена, руб | |
|---|---|---|
| 63901041010 | 44196.00 | |
Выход Weldon 32
Хвостовик КМ3. Зажимные поверхности на одной линии. Макс. глубина резания 75 мм. Специально для корончатых сверл.
| Артикул | Гнездо | Цена, руб | |
|---|---|---|---|
| 63901040010 | Jancy | 44196.00 | |
| 63901042010 | Hougen | 44196.00 | |
Дополнительный конус
Для конуса Морзе 3.
| Артикул | Гнездо | Цена, руб | |
|---|---|---|---|
| 63304005000 | КМ 3/КМ 3 | 26043.00 | |
Патрон для быстрой смены инструмента для нарезания резьбы, для KBM 80
Используется только для станков корончатого сверления с функцией левого вращения. Размер 2, хвостовик QuickIN, для метчика (DIN 374/376), в сочетании с насадками для нарезания резьбы может быть оснащен предохранительной муфтой от M6 до M16.
| Артикул | Цена, руб | |
|---|---|---|
| 92602079010 | 41297.00 | |
Насадки для нарезания резьбы
Для метчика по стандарту DIN 374/376.
| Артикул | Резьба | Диаметр, мм | Четырехгранник, мм | Цена, руб | |
|---|---|---|---|---|---|
| 63206119010 | M22/M24 | 18 | 14,5 | 26043.00 | |
| 63206120010 | M27 | 20 | 16 | 26043.00 | |
Насадки для нарезания резьбы
С предохранительной муфтой для глухих отверстий.
| Артикул | Резьба | Диаметр, мм | Четырехгранник, мм | Цена, руб | |
|---|---|---|---|---|---|
| 63206122010 | M22/M24 | 18 | 14,5 | 54303.00 | |
| 63206123010 | M27 | 20 | 16 | 54303.00 | |
Переходник (3/2)
Переходник для крепления насадок, используемых для нарезания резьбы размера 2 (M 6 — M 20) в патрон для быстрой смены инструмента размера 3 (9 26 02 082 01 0).
| Артикул | Цена, руб | |
|---|---|---|
| 63206125010 | 32088.00 | |
