Труборезы Fein серий RDG и RSG для резки труб больших диаметров
Труборезы FEIN, орбитальной разделительной холодной резки труб применяются строительства или ремонта трубопровода. В зависимости от выбора режущей фрезы, выполняется ровный рез, V-образные или U-образные фаски под сварку, без дополнительной зачистки поверхности кромки трубы. Труборезы FEIN предназначены для резки труб диаметром от 250 до 3000 мм и толщиной стенки до 68 мм.
Трехфазные электродвигатели с универсальной областью применения взрывобезопасные и защищенны от влаги.
Взрывозащищенные электродвигатели способны стабильно работать при сильных морозах и выполняют те же требования техники безопасности как и пневмомоторы.
При имеющемся конструктивном решении ни колеса ни натяжные цепи не оставляют отметин на поверхности трубы.
Труборезы FEIN оптимально рассчитаны на обработку водо-, газо- и нефтепроводов, и применимы для работы с трубами высокого давления.
Для различного обрабатываемого материала труб применяются различные пильные полотна и дисковые фрезы.

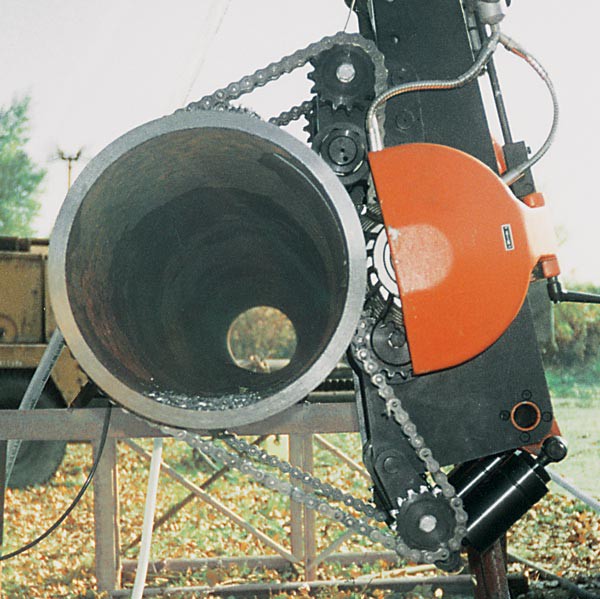

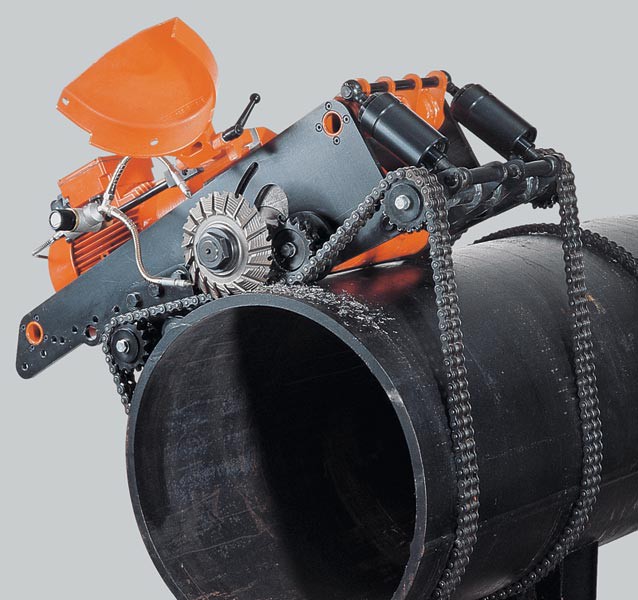

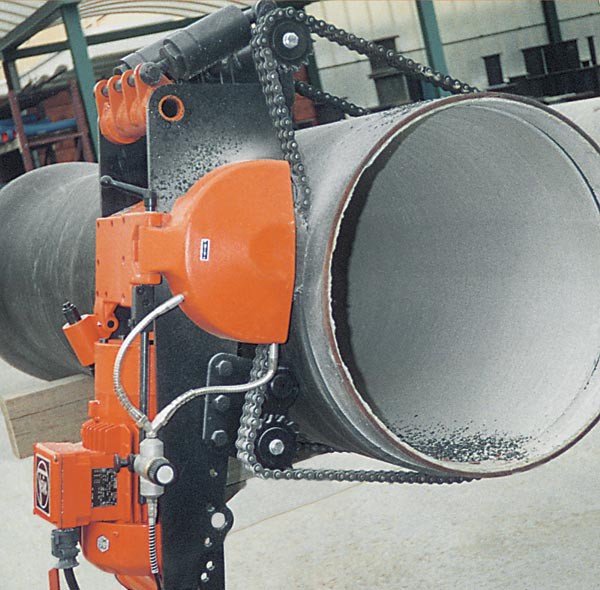

Крепление трубореза на трубу осуществляется двумя параллельными цепями, в зависимости от диаметра трубы цепь удлиняется или укорачивается с помошью разьемных звеньев. Отдельное звено цепи соединено съемным болтом и предохраняющим кольцом.
Потребность в свободном пространстве для трубореза FEIN минимальна, необходимый просвет составляет не менее 350 мм.
Две различных типа передачи устанавливают две скорости реза машины.

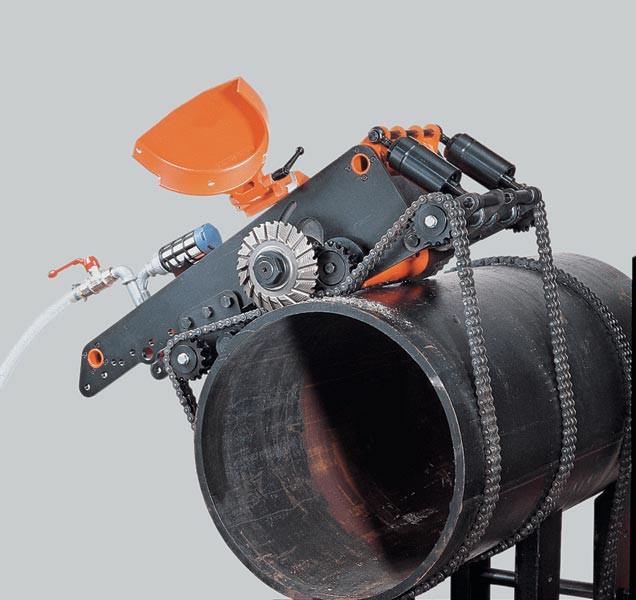

Если проводятся профильные или прямые резы труб с большой толщиной стенки, рекомендуется использоватьпневматическую смазочно-охлаждающую систему с двумя распыляющими соплами.
Использование смазочно-охлаждающей системы увеличивает срок службы режущего инструмента (фрезы).
Технические характеристики труборезов
Параметр / Модель | RDG 18-3a | RDG 18-3b | RSG 18a | RSG 18b | RSG Ex18a | RSG Ex18b | |||
Тип привода | пневмо | пневмо | электро | электро | электро | электро | |||
Давление воздуха, бар | 6 | 6 | - | - | - | - | |||
Расход воздуха под нагрузкой ~, м3/мин | 2 | 2 | - | - | - | - | |||
Напряжение, В | - | - | 400 | 400 | 400 | 400 | |||
Частота, Гц | - | - | 50 | 50 | 50 | 50 | |||
Тип тока | - | - | 3 фаз. | 3 фаз. | 3 фаз. | 3 фаз. | |||
Число оборотов холостого хода привода, 1/мин |
6000 | 6000 | 2860 | 2860 | 2860 | 2860 | |||
Число оборотов холостого хода режущего инструмента, 1/мин |
35 | 70 | 35 | 70 | 35 | 70 | |||
Глубина резания, макс., мм | 45 | 45 | 45 | 45 | 45 | 45 | |||
Скорость резания, м/мин | 19,7 | 39,5 | 19,7 | 39,5 | 19,7 | 39,5 | |||
Подача, мм/мин | 40 | 80 | 40 | 80 | 80 | 80 | |||
Мощность, кВт | 2 | 2 | 2 | 2 | 2 | 2 | |||
Масса не более, кг | 89 | 89 | 95 | 95 | 95 | 95 |
Особености труборезов FEIN
- Мощные, надежные пневматические и трехфазные двигатели для применения даже в экстремальных условиях.
- Электродвигатели могут работать даже при очень низких отрицательных температурах.
- Электрические фрезеровальные трубоотрезные машины с функцией прямого и обратного хода (обратный ход только без нагрузки).
- Подходят для резки труб диаметром от 250 до 3000 мм.
- Фасонные и разделительные резы с помощью фасонной фрезы или пильного полотна.
- Высокая точность движения и реза за счет системы из двух цепей, регулирования положения фрезы и двойного блока натяжения.
- Концы труб без трещин.
- Простой монтаж за счет удобства в обращении.
- Поставляется с двумя вариантами редуктора, с различным числом ступеней подачи и частоты вращения для регулирования скорости резания в зависимости от материала.
- Приводы подачи и фрезы соединены редуктором.
- Защита редуктора от перегрузки с помощью проскальзывающей муфты.
- По заказу возможно специальное исполнение с составным приводным валом для резки толстостенных труб и емкостей.
- Модели Ex оснащены дополнительным взрывобезопасным выключателем (максимальная степень защиты)
- Широкий ассортимент принадлежностей
Важное указание!
- Директива ЕС 94/9ЕС ATEX (взрывоопасные атмосферы).
- Мы заявляем, что фрезеровальные трубоотрезные машины FEIN типов RDG, RSG и RSGex не допущены к применению во взрывоопасных зонах и на эти устройства отсутствуют сертификаты прохождения типовым образцом сертификационных испытаний в соответствии с директивой 94/9ЕС.
- Во фрезеровальных трубоотрезных машинах с электродвигателем и дополнительным выключателем установлено только два компонента, соответствующих директивам ATEX.
Комплект поставки
- Труборез FEIN
- Транспортный контейнер - 1 шт.
- Инструментальный чемоданчик - 1 шт.
- Приводная ручка - 1 шт.
- Клинья - 10 шт. (для модели Ex - 5 шт. неискрящихсся клиньев)
- Болты - 20 шт.
- Стопорные колеца - 20 шт.
- Звенья цепи (31,75 мм) - 10 шт.
- Набор ключей - 1 шт.
- Устройство управл. с защитным автоматом эл. двигателя - 1 шт.
- Муфта СЕЕ - 1 шт.
- Транспортировочный ремень - 2 шт.
- Паспорт и инструкция по эксплуатации
